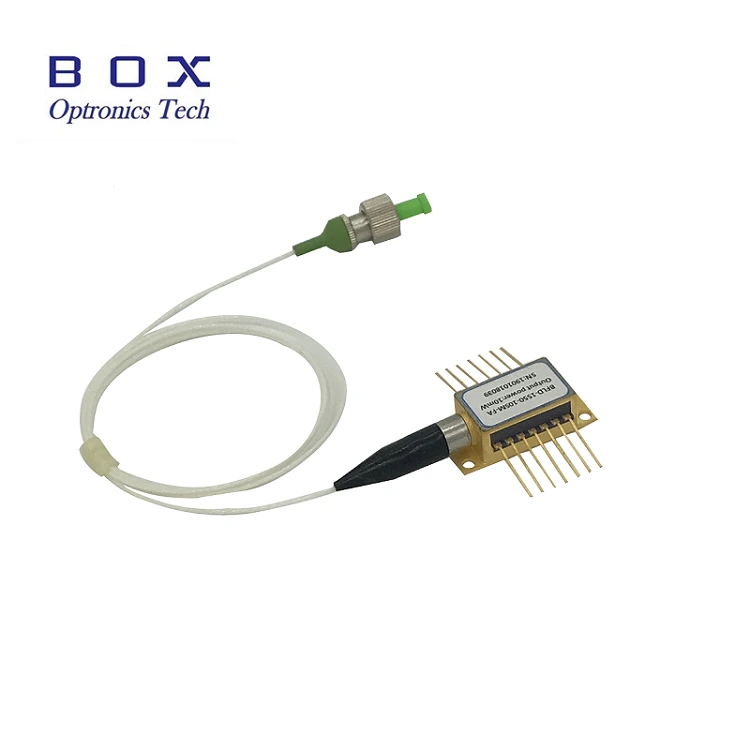

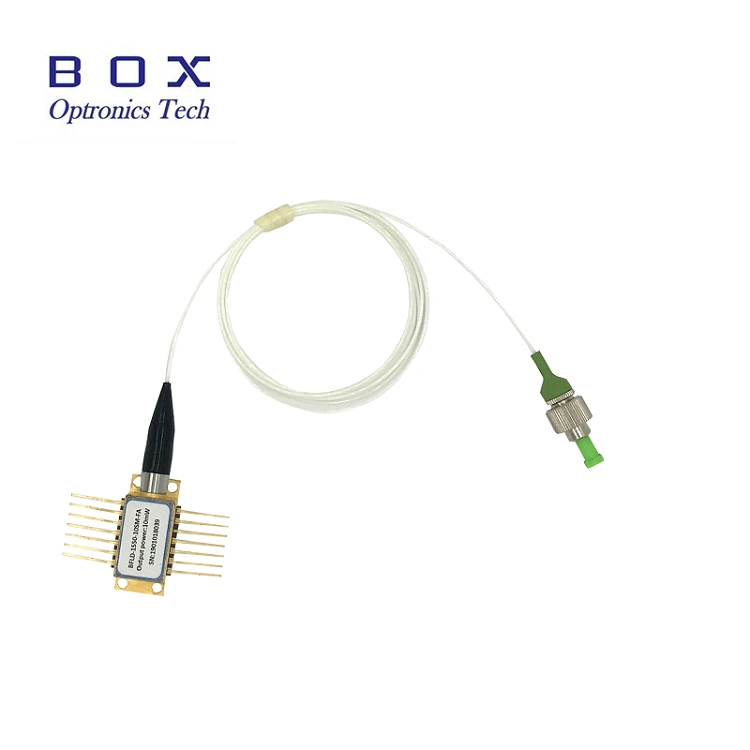

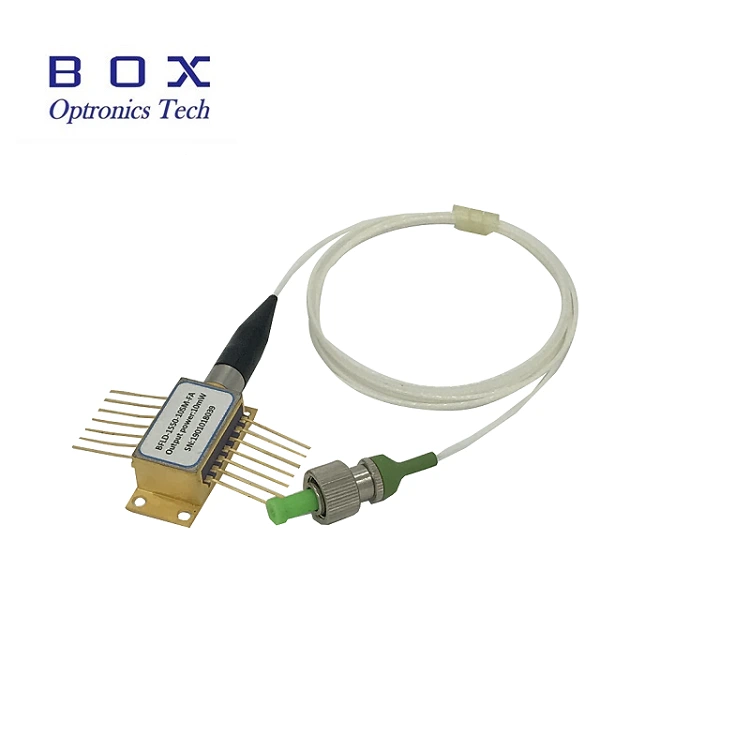

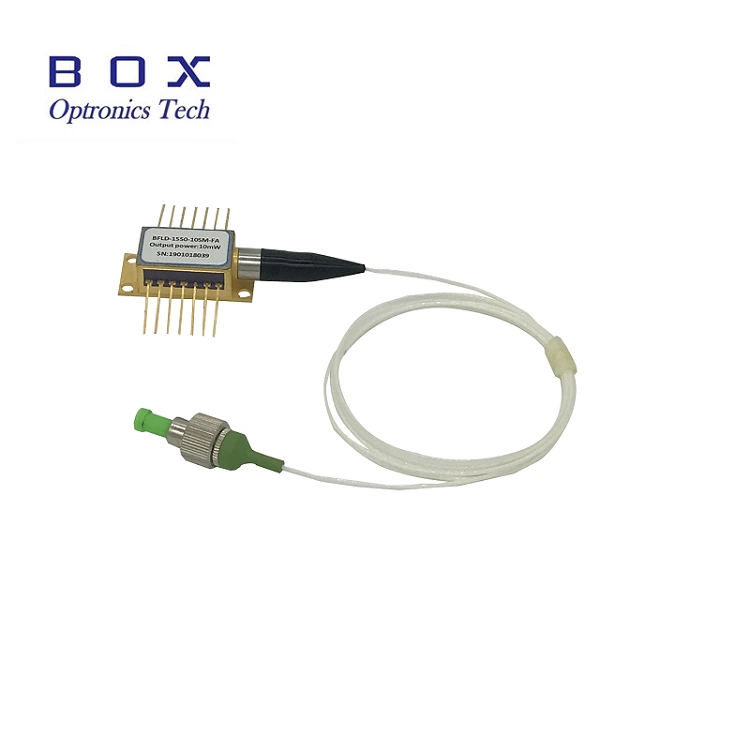

Diode laser paquet de papillons DWDM 14pin

DWDM 14pin Butterfly Package Laser Diode est une diode DFB-laser haute performance. Les longueurs d'onde centrales sont situées sur les longueurs d'onde DWDM (grille ITU) avec des canaux de canaux à 100 GHz. Le DFB DFB (rétroaction distribuée) est scellée hermétique à l'intérieur du boîtier de papillon à 14 broches, équipé d'un terliste, d'un refroidisseur thermoélectrique (TEC), d'une photo de commande et d'un isolant optique intégré. Ce module laser a une vitesse de modulation droite de 2,5 Go / s. Ce produit peut être utilisé dans divers systèmes OC-48 ou STM-16.

envoyer une demande

Description du produit

Diode laser paquet de papillons DWDM 14pin

1. Introduction au produit: DWDM 14pin Butterfly Package Laser Diode

2. Caractéristiques du produit: diode laser paquet de papillons DWDM 14pin

Longueurs d'onde de grille UTU standard;
Conception améliorée de la puce analogique;
Réduire l'équipement de l'équipement dans un concentrateur
Large plage de températures;
Correspond à ROHS.

3. Application dwdm 14pin Butterfly Package Laser Dig

Réseaux de diffusion LCATV;
Réseau avec des fibres limitées.

4. Caractéristiques optiques et électriques DWDM 14pin Butterfly Package Laser Diode

paramètre	symbole	condition	Je suis.	Taper.	Max.	Unité de travail
La longueur de la vague de travail	Parmi eux	IUT de colonie	Voir Stykitu numéros de canal			Nm
Puissance de sortie optique	PF	-	6	-	20	MW
courant de seuil	Beaucoup	25 ℃	-	-	20	Si.
courant de travail	IOP.	-	-	-	120	Si.
Tension de travail	Vapeur	25 ℃			2.5	B)
Coefficient de suppression du régime de vitesse	Smsr	-	30	-	-	Db
Perte optique de rendement	Tous.	-	40	-	-	Db
isolant optique	Jésus	25 ℃	30	-	-	Db
Courant MPDTOM	identifiant	IOP = 0MA, VRM = 5V	-	-	0.2	MKR
MPDTOK par rapport à la puissance de sortie	-	VRM = 5В	10	-	200	principal
Tension de texte	Vtek	-	-2,5	-	3.8	V.
La résistance du terlistor	Rt	25 ℃	9.5	10	10.5	PCS
Valeur bbermistor	Il y a deux personnes parmi eux.	25 ℃ / 80 ℃	-	3950	-	À.
Le rapport du porteur / bruit	CNR.	-	-	1.3	-	Db
Second Ordre composite	CSO, CSO	-	-	-	-55	Dbm
Triple rythme composite	-	-	-	-	-64	Db

5. Numérification du canal de filet du laser analogique Babochkodwdm DFB 10MW 14pindlacatv

canal de canal	Longueur d'onde (nm)	canal de canal	Longueur d'onde (nm)	canal de canal	Longueur d'onde (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
61	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1558.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

6. La collision d'emballage et la détermination de l'exportation de la diode laser de l'emballage du papillon Butterchodwdm 14pin (unité: mm)

pointe1

tip2

7. Livraison, livraison et entretien

Tous les produits ont été vérifiés avant l'envoi;

Tous les produits ont une garantie de 1 ans. (Après la période de garantie de qualité, la collecte de frais de maintenance appropriés commence.)

Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (après 7 jours après avoir reçu des marchandises);

Si les marchandises que vous achetez dans notre magasin n'ont pas de qualité parfaite, c'est-à-dire qu'elles ne fonctionnent pas électroniquement en fonction des spécifications du fabricant, nous les rendez simplement pour remplacer ou retourner l'argent;

Si les marchandises sont défectueuses, informez-nous dans les 3 jours à compter du moment de la livraison;

Tous les éléments doivent être retournés dans l'état d'origine afin d'avoir le droit de retourner ou de remplacer;

L'acheteur est responsable de tous les frais de livraison engagés.

8. Questions fréquemment posées

Q: Quelles sont les applications et la précision de la longueur d'onde?

R: L'optique en boîte peut fournir la longueur d'onde du CWDMIDWDME.

Q: De quel connecteur optique avez-vous besoin?

R: La boîte d'optique peut configurer le connecteur optique conformément aux exigences gratuitement.
