1. Introduction à 1030 nm 50 MW Module de diode laser DFB Fibre SM pour le son

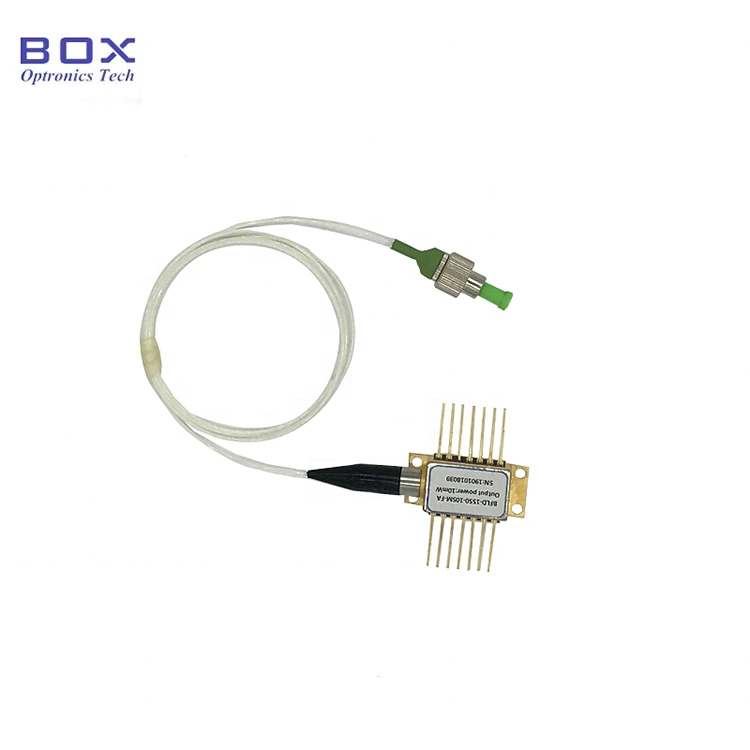

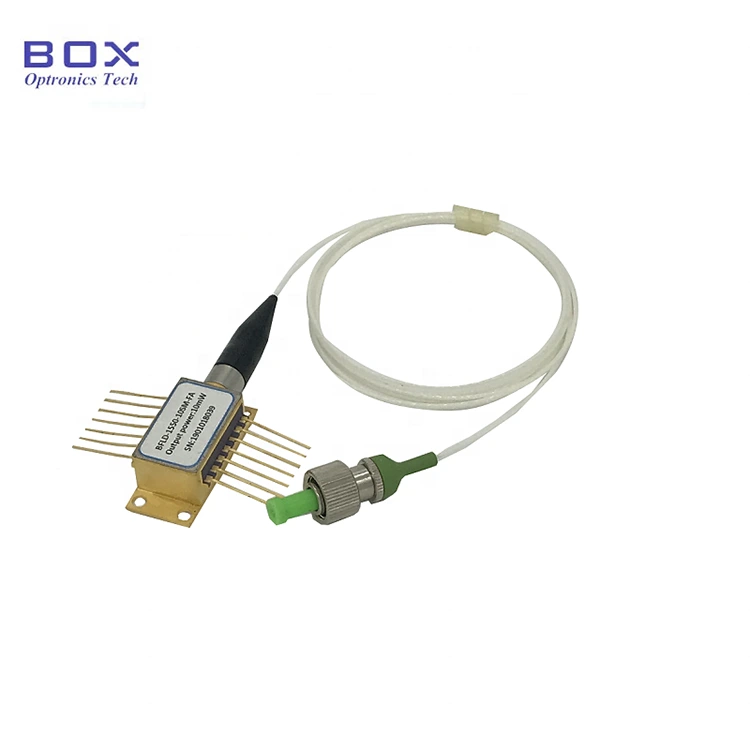

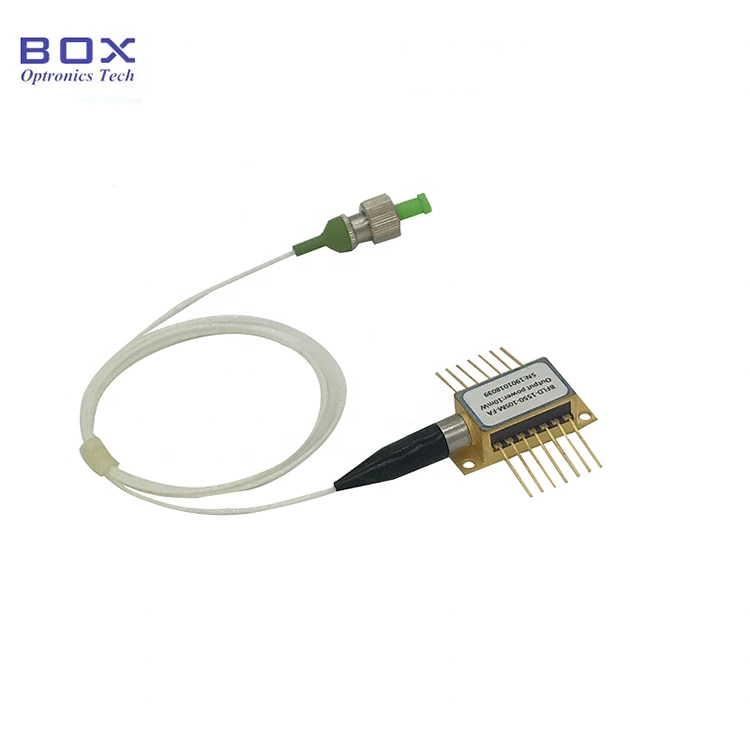

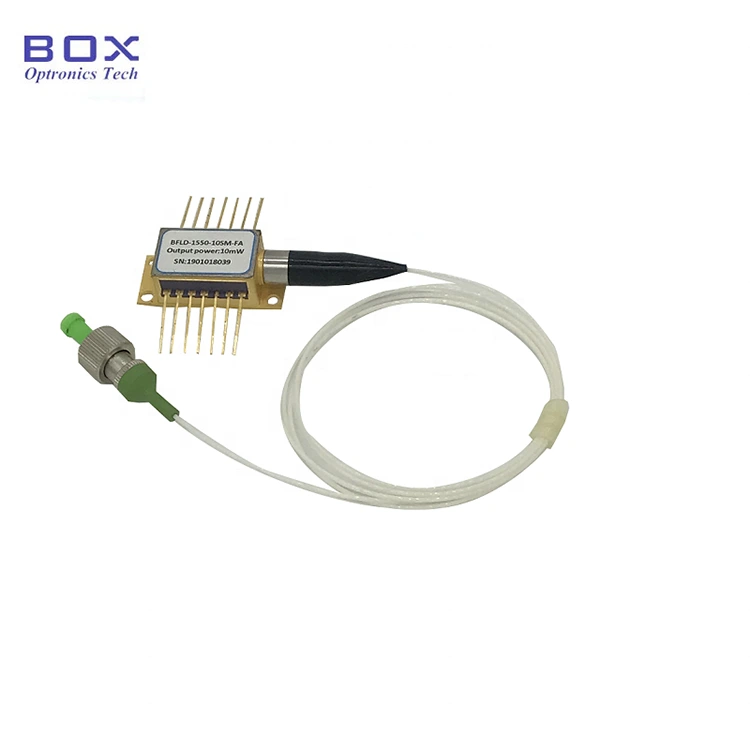

La série BFLD-1030-50SM-FA 1030 NM 50 MW DFB, le module de diode laser à fibre SM pour sondage utilise une structure planaire avec une puce pour le transit. La puce haute puissance est hermétiquement scellée dans un corps à 14 broches de type «papillon» sans résine époxy et flux et est équipé d'une thermistance, d'un refroidisseur thermoélectrique et d'une diode de commande. Ce module répond au niveau de Telcordia GR-468 décrit dans l'exigence.

2. Comprend 1310 nm 10 dBm SOA Semi-conducteur amplificateur optique SM papillon

Lasers multi-fluvantum (MQW) avec rétroaction distribuée (DFB);

Mode de fonctionnement continu ou impulsif;
La plage de température de fonctionnement est de -40 ℃ à +50 ℃;
Le coefficient de longueur d'onde d'onde / température 0,01 nm / ℃;
Photodiode du moniteur construit, refroidisseur thermoélectrique et thermistance;
Pightile de fibre à modestement unique (Corning Hi1060, Na = 0,14, MFD = 6,2 μm à 1060 nm);
Connecteur FC / APC supplémentaire.

3. Exclamation 1030 nm 50 MW Module de diode laser DFB Fibre SM pour le son

Spectroscopie;
Télécommunications;
Éclairage;
Zonage.

4. Caractéristiques optiques et électriques 1030 nm 50 MW Module de diode laser DFB Fibre SM pour le son

paramètre	symbole	minutes	typique	valeur maximale	Unité de travail
puissance de sortie d'une naine	PF	-	50		MW
La gamme des longueurs d'onde disponibles	D'ACCORD	1028		1032	Nm
Largeur spectrale (FWHM)				3	MGC
Coefficient de suppression de la mode accélère de l'OPF	Smsr	40	45		Db
Déplacement de longueur d'onde avec le courant			3	5	Point / maman
Action de la longueur d'onde avec température			0.08	0.1	Nm / ℃
courant de travail	IOP.		200	300	Si.
courant de seuil	Beaucoup		30	50	Si.
Tension directe	VF		2	2.3	V.
Coefficient de polarisation d'extinance	Dans chaque cas	15	20		Db
refroidisseur thermo-électrique actuel	Bottes			3	UN)
La tension du refroidisseur thermoélectrique	Vtek			4	V.
La gamme de températures de fonctionnement de la puce	La partie supérieure	15	25	40	℃
La gamme de températures de fonctionnement de l'affaire	TC	10	25	50	℃
Température de stockage	Ts	5		80	℃



5. Spécification de la fibre optique1030NM50MVTDFBLASER Module du module de diode CM Fibre pour un capteur

Paramètres	description
Type de fibre	Hi1060ilipmvoknoNo
Type de queue brune	Fibre nue
La longueur de la queue	1,5 ± 0,1 m
Le type de connecteur	sans

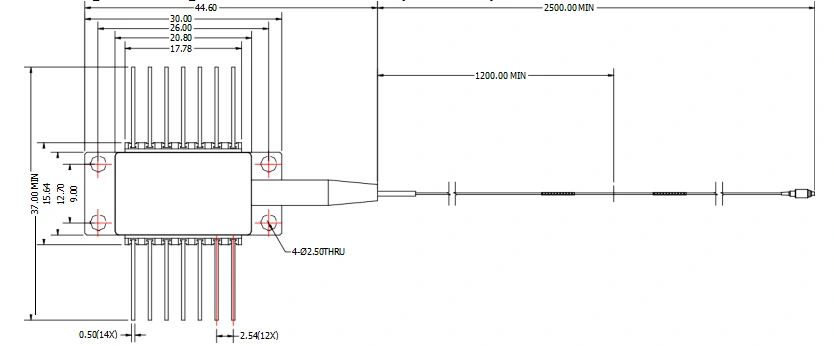

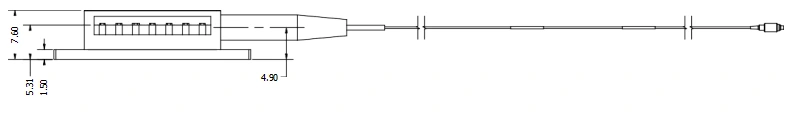

6. Le verre d'emballage et la définition de l'exportation (unité: mm) 1030NM50MVTDFBLASER Module CM

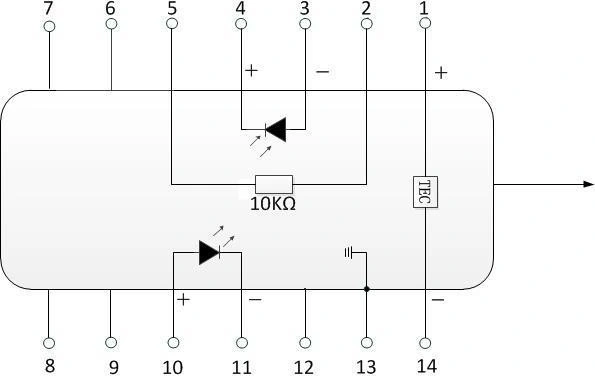

épingle	description	épingle	description
1	Technique (+)	14	Seulement (-)
2	Termide	13	Le pays du corps
3	Pdand	12	Caroline du Nord
4	cathodpd	11	Cathodld
5	thermistance, thermistance	10	Anodld
6	Caroline du Nord	9	Caroline du Nord
7	Caroline du Nord	8	Caroline du Nord

7. Livraison, livraison et entretien

Tous les produits ont été vérifiés avant l'envoi;

Tous les produits ont une garantie de 1 ans. (Après la période de garantie de qualité, la collecte de frais de maintenance appropriés commence.)

Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (après 7 jours après avoir reçu des marchandises);

Si les marchandises que vous achetez dans notre magasin n'ont pas de qualité parfaite, c'est-à-dire qu'elles ne fonctionnent pas électroniquement en fonction des spécifications du fabricant, nous les rendez simplement pour remplacer ou retourner l'argent;

Si les marchandises sont défectueuses, informez-nous dans les 3 jours à compter du moment de la livraison;

Tous les éléments doivent être retournés dans l'état d'origine afin d'avoir le droit de retourner ou de remplacer;

L'acheteur est responsable de tous les frais de livraison engagés.





8. Souvent fréquemment posé des questions

Q: Quelles sont les applications et la précision de la longueur d'onde?

R: L'optique en boîte peut fournir la longueur d'onde du CWDMIDWDME.



Q: De quel connecteur optique avez-vous besoin?

R: La boîte d'optique peut configurer le connecteur optique conformément aux exigences gratuitement.
