Diode laser BTF connectée par fibre DFB 1532nm pour la détection de gaz C2H2

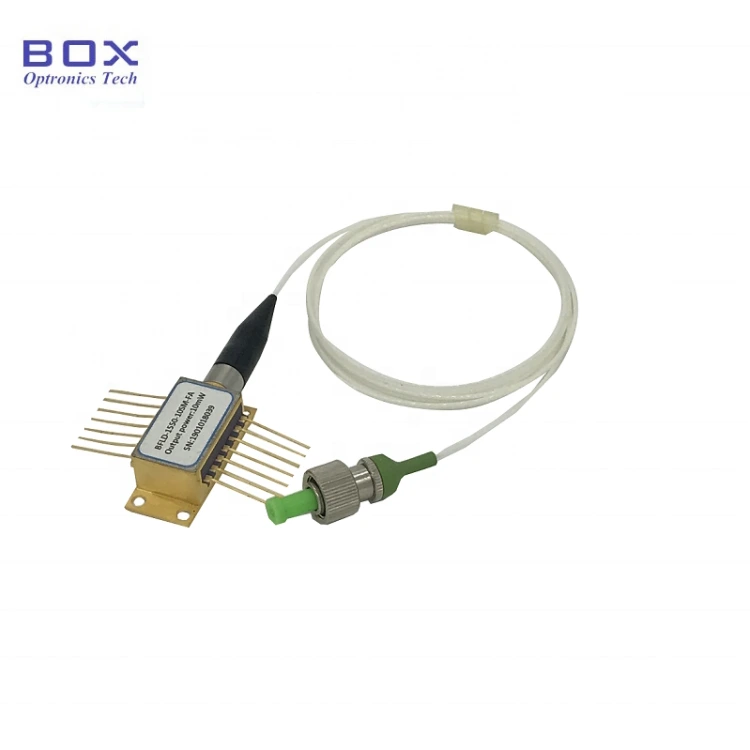

Box Optronics предлагает высококачественный лазер Лазерный диод BTF с волоконным подключением DFB длиной волны 1532 нм для обнаружения газа C2H2. Эти устройства обеспечивают очень стабильную работу в режиме непрерывного излучения. Опционально доступны одномодовые и одномоментные оптоволоконные пигтейлы. Они оснащены встроенными охладителями термоэлектрического охладителя (ТЭО) и следящими фотодиодами. Они часто используются в оптических датчиках. 1532 нм лазерный диод с разветвлённой оптико-электронной связью (DFB) в 14-выводном корпусе BTF может использоваться в системах обнаружения ацетилена (C₂H₂).
Box Optronics propose une diode laser BTF couplée à une fibre DFB 1532 nm de haute qualité pour la détection de gaz C2H2. Ces appareils offrent un fonctionnement très stable en mode rayonnement continu. Des tresses de fibre optique monomodes et monomodes sont disponibles en option. Ils sont équipés de refroidisseurs thermoélectriques (TEC) intégrés et de photodiodes de suivi. Ils sont souvent utilisés dans les capteurs optiques. La diode laser DFB de 1 532 nm dans un boîtier BTF à 14 broches peut être utilisée dans les systèmes de détection d'acétylène (C₂H₂).
Особенности:
l Lasers à rétroaction distribuée (DFB) basés sur des puits multi-quantiques (MQW) ;
l Queue de cochon en fibre SMF-28e ou PMF-1550 ;
lBoîtier papillon 14 broches ;
Встроенный термистор и термоэлектрический преобразователь (TEC);
Conforme RoHS.
Application:
l TDLAS;
l Expérience de cohérence optique ;
l Détection optique.
Caractéristiques électro-optiques (T=25℃) :
|
Параметр |
Symbole |
État |
Мин. |
Тип. |
Max. |
Unité |
|
Longueur d'onde centrale |
LC |
TL=15～35℃CW |
11531.68 |
1532.68 |
1533.68 |
nm |
|
Оптическая выходная мощность |
PF |
- |
6 |
- |
20 |
mW |
|
Пороговый ток |
ITH |
TL = 25 ℃ |
- |
- |
20 |
mA |
|
Tension de fonctionnement |
CGV |
25 ℃ |
- |
- |
2.5 |
V |
|
Courant de fonctionnement |
Iop |
- |
- |
- |
120 |
mA |
|
Coefficient de suppression du mode latéral |
SMSR |
- |
30 |
- |
- |
dB |
|
Оптические возвратные потери |
ORL |
- |
40 |
- |
- |
dB |
|
Isolation optique |
OIN |
25 ℃ |
30 |
- |
- |
dB |
|
Коэффициент затухания поляризации |
EST |
- |
18 |
- |
- |
dB |
|
MPD à courant d'obscurité |
ID |
PIO = 0 mA, VRM = 5 V |
- |
- |
0.2 |
uA |
|
Courant MPD par rapport à la puissance de sortie |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
tension CET |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Полоса пропускания |
PC |
- |
- |
2.5 |
- |
GHz |
|
Résistance de la thermistance |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
Значение B термистора |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
Отношение несущая/шум |
CNR |
- |
55 |
- |
- |
dB |
|
Deuxième ordre composite |
OSC |
- |
- |
- |
-55 |
dBm |
|
Diode triple composite |
- |
- |
- |
- |
-64 |
dBc |

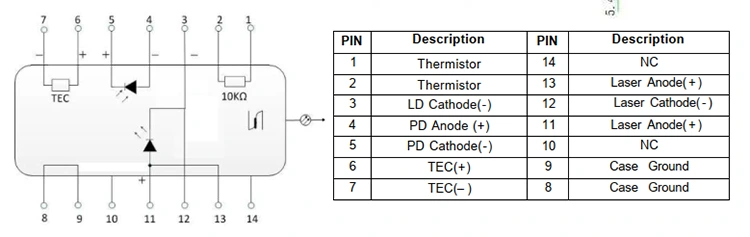

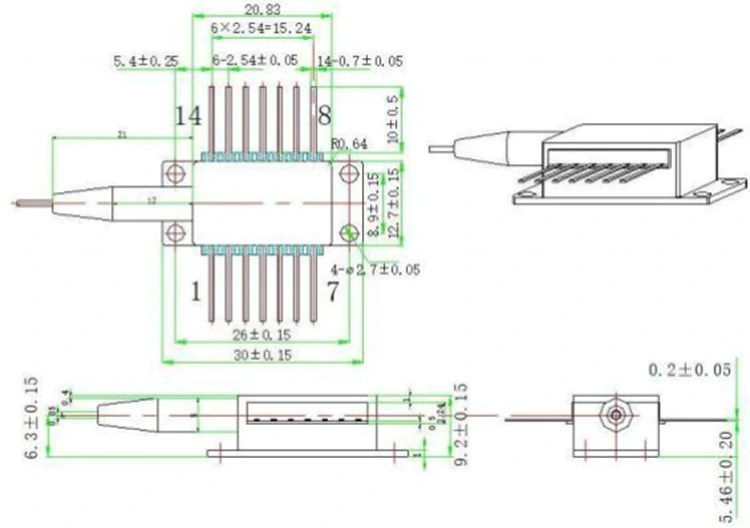

Чертеж упаковки и определение выводов (единица измерения: мм):
Доставка, транспортировка и обслуживание
Все товары проходят проверку перед отправкой.
На все товары предоставляется гарантия от 1 до 3 лет (после истечения гарантийного срока взимается плата за обслуживание).
Мы ценим ваше сотрудничество и предлагаем возможность мгновенного возврата в течение 7 дней (7 дней после получения товара).
Если товар, приобретенный в нашем магазине, не соответствует требованиям качества, то есть не соответствует спецификациям производителя, просто верните его нам для замены или возврата средств.
Если товар оказался бракованным, пожалуйста, сообщите нам об этом в течение 3 дней с момента доставки.
Для возврата средств или замены товар должен быть возвращен в исходном состоянии.
L'acheteur est responsable de tous les frais d'expédition.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Q : Disposez-vous de diodes laser pour détecter d’autres gaz ?
R : Oui, comme CO, CO₂, CH₂, Contactez-nous pour plus d'informations.
В: Нам не нужно 20 мВт. Слишком много. Можно ли уменьшить мощность?
О: 10 мВт и 20 мВт опциональны.
