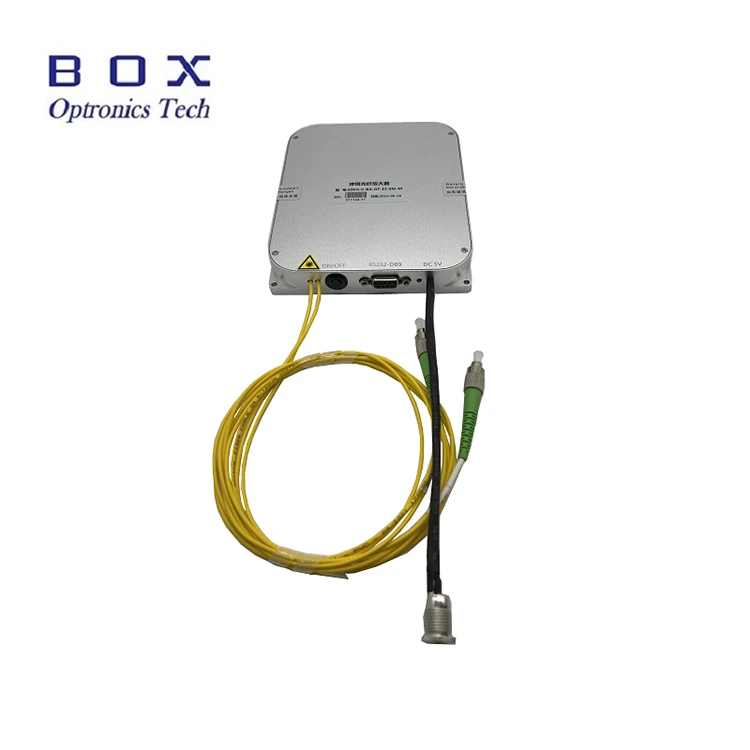

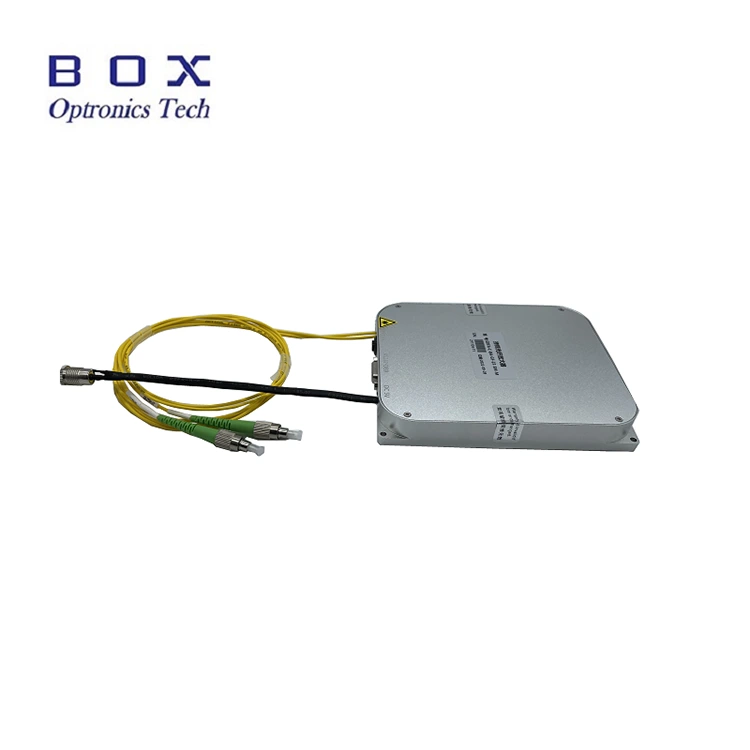

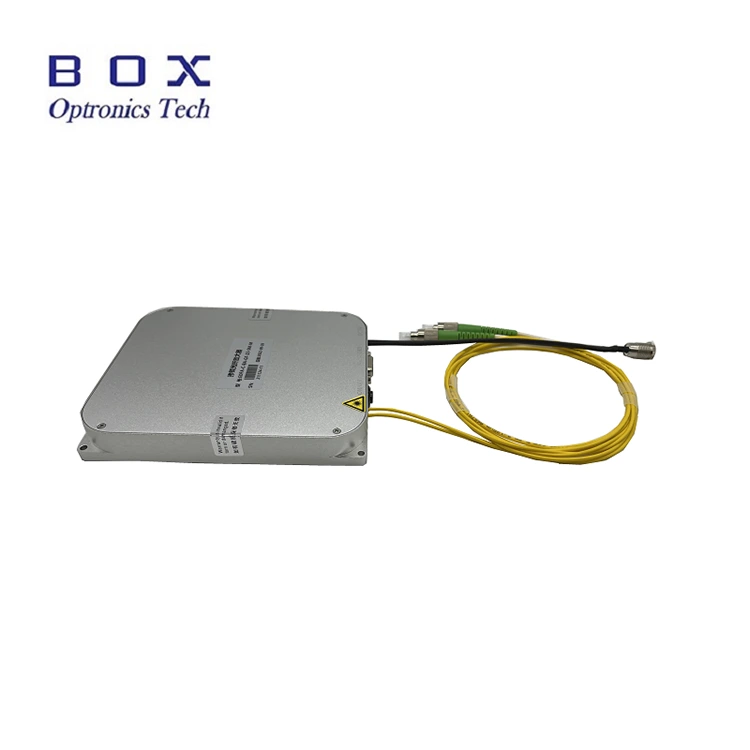

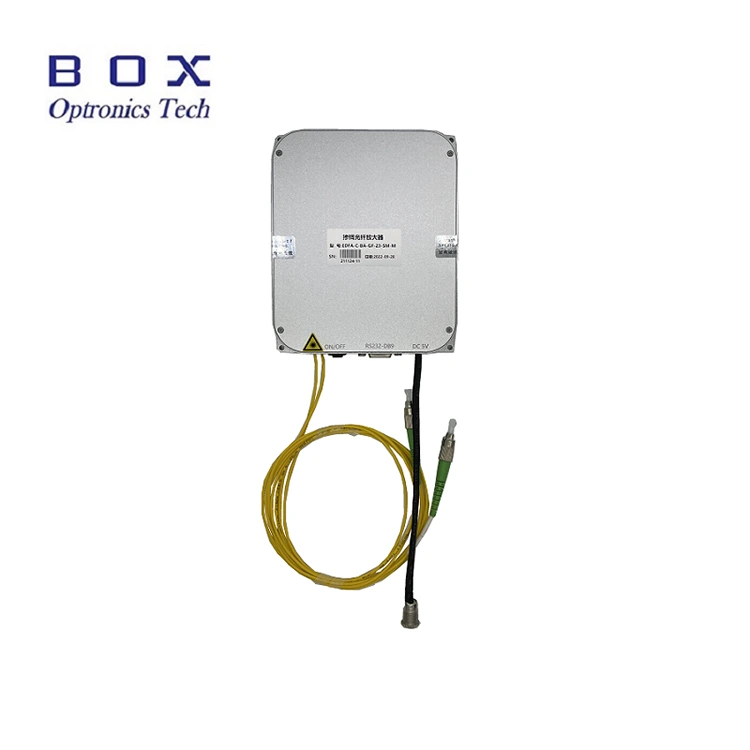

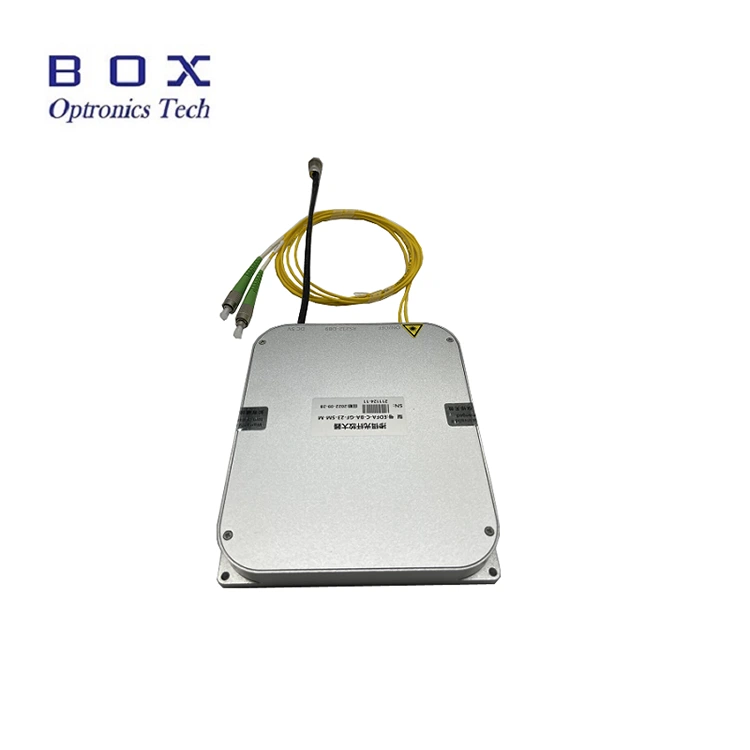

1. Introduction à l'amplificateur de plage L de haute puissance sur un erbium en fibre allié

L'amplificateur en bande L haute puissance sur une fibre, dopé à Erbine, est basé sur le principe d'amélioration des signaux optiques avec un laser dans une fibre alliée par Erbia. Il utilise une conception spéciale de l'amplification optique multi-étages et une technologie fiable pour dissiper la chaleur d'un laser puissant pour obtenir une puissance de sortie élevée d'un laser avec une longueur d'onde de 1570 ~ 1605 nm. Il présente des avantages de haute puissance et de bruit faible et peut être utilisé dans les systèmes de communication optique-optique, le sondage-optique, les radars laser, etc.

2. Caractéristiques de la bande en L de haute puissance sur une fibre, erbium allié

Puissance de sortie élevée (10 W);
Facteur de renforcement élevé;
Coefficient de bruit faible.

3. L'utilisation de la puissance haute puissance de la puissance élevée en fonction de la fibre erbium

Communication en fibre -optique;
Capteur de fibre de fibre;
Laser de voloconium.

4. Caractéristiques opteélectriques d'un amplificateur de la haute puissance de haute puissance en fonction de la fibre erbium

Paramètres		Unité de travail	significations	Notes
Longueur d'onde de travail		Nm	1570 ~ 1605	individuel
Puissance d'entrée		Dbm	-6 ~ + 10
Puissance de sortie saturée		Dbm	27/30/33/35/37/40	@ -3dbm Entrée
Plage de puissance de sortie réglable		-	10% ~ 100%
Le nombre de bruit		Db	<6.0	@ -3dbm Entrée
en fonction du renforcement de la polarisation		Db	<0,5
Dispersion de la mode de polarisation		Ps	0.5
Entrée / sortie d'isolement		Db	> 35
Type de fibre		-	SMF-28E
Le connecteur		-	FK / APK
Le mode de fonctionnement		-	APK / APK
Dimensions	27/30/33 / 35 dbm	MM	260 (w) × 320 (d) × 120 (h)	table sur la table
	37/40 dBm		360 (w) × 350 (d) × 120 (h)	table sur la table
	27/30/33 / 35 dbm		125 (w) × 150 (d) × 30 (h)	module
	37/40 dBm		139 (w) × 235 (d) × 70 (h)	module
alimentation électrique		V.	AC 110 ~ 240V, <150W @ 25 ℃	table sur la table
			12V DC, <60W	module
Mode de gestion		-	RS232 suivant la communication	module
Interface de communication		-	Db9zhensky	module
température de fonctionnement		℃	-5 ~ +35
La gamme d'humidité de travail		%	0 ~ 70

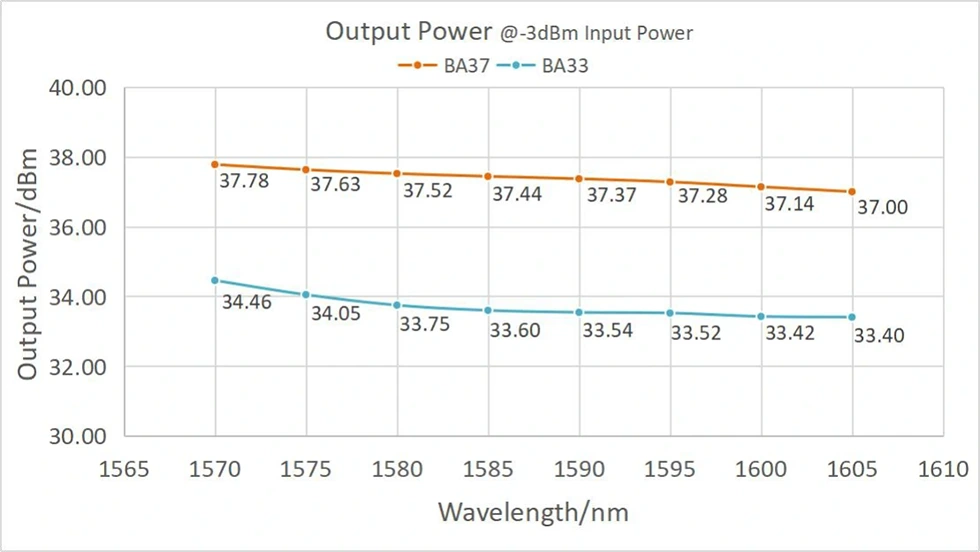

5. Une courbe caractéristique typique:







6. Livraison, livraison et entretien

Tous les produits ont été vérifiés avant l'envoi;

Tous les produits ont une garantie de 1 ans. (Après la période de garantie de qualité, la collecte de frais de maintenance appropriés commence.)

Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (après 7 jours après avoir reçu des marchandises);

Si les marchandises que vous achetez dans notre magasin n'ont pas de qualité parfaite, c'est-à-dire qu'elles ne fonctionnent pas électroniquement en fonction des spécifications du fabricant, nous les rendez simplement pour remplacer ou retourner l'argent;

Si les marchandises sont défectueuses, informez-nous dans les 3 jours à compter du moment de la livraison;

Tous les éléments doivent être retournés dans l'état d'origine afin d'avoir le droit de retourner ou de remplacer;

L'acheteur est responsable de tous les frais de livraison engagés.



7. Souvent fréquemment posé des questions

Q: Quelles sont les applications et la précision de la longueur d'onde?

R: L'optique en boîte peut fournir la longueur d'onde du CWDMIDWDME.



Q: De quel connecteur optique avez-vous besoin?

R: La boîte d'optique peut configurer le connecteur optique conformément aux exigences gratuitement.
