1. Introduction 974 nm Diode de pompage laser FBG FBG Butter à 14 broches LD avec TEC

La diode de pompage laser 974 nm utilise une structure planaire avec une puce pour la sous-chauffe. La puce haute puissance est hermétiquement scellée dans le corps à 14 broches du papillon sans résine époxy et flux et est équipé d'une thermistance, d'un refroidisseur thermoélectrique et d'une diode de commande.

La diode de pompage laser 974 nm utilise la stabilisation du FBG pour «bloquer» la longueur de l'onde de rayonnement. Il fournit un spectre à bande étroite sans bruit même avec des changements de température, de courant d'excitation et de rétroaction optique. Le choix de la longueur d'onde est disponible pour les applications qui nécessitent le contrôle des performances le plus élevé avec les capacités les plus élevées disponibles. Cette diode de pompage laser de 974 nm correspond au core Telcordia GR-468 décrit dans la demande.

2. Caractéristiques de diode laser de pompage à 974 nm FBG d'un papillon LD à 14 broches stabilisé avec TEC

Capacité de travail sans se pencher jusqu'à 700 MW;
époxy et sans papillon du corps à 14 broches avec fibre SM / PM;
Stabilisation des barres de Bragg en fibre;
Le choix de la longueur d'onde est disponible;
Refroidisseur thermoélectrique intégré, termingiste et diode de commande.

3. L'utilisation de diode laser à pompage à 974 nm FBG FBG à 14 broches de beurre avec TEC

Multiplexage dense le long de la longueur d'onde (DWDM) d'amplificateurs de fibres alliés avec Erbine (EDFA);
Architecture EDFA avec une quantité réduite de pompage;
Grands autoroutes de télévision par câble (CATV) et distribution avec un très grand nombre de nœuds.

4. Caractéristiques optiques et électriques de 974 nm de diode de pompage laser FBG Butterfly LD stabilisé à 14 broches avec TEC

paramètre	symbole	Je suis.	Taper.	Max.	Unité de travail	Notes
Courant LDPOGE	Beaucoup		60	100	Si.	Cw
puissance de sortie	PF			700	MW	If (bol) <1000ма
Courant LD-RECTING	Si		1100	1200	Si.	Pf = puissance nominale
Pouvoir libre de la flexion	Prink	450			MW	> = 1,2 * Overlord nominal
Pouvoir libre de la flexion	Iking Kink	> = 1,2 * if (bol)			Nm	[1]
Tension de rectum ld	VF			2.5	V.	Pf = puissance nominale
La longueur d'onde centrale	Plateforme S	973	974	975	Nm	Pic, pf = niveau nominal
tour du pic de l'onde de moment	λp / aussi			0.02	Nm / ℃	T: Températurefbg.
Largeur du spectre	Parmi eux			1	Nm	RMS @ -13 dB
Stabilité du spectre		-0,5		0.5	Nm	Pf = puissance nominale, t = 60s
La réactivité du moniteur	IM / PF		8	20	UA / MW	VPD = 5V, pf = puissance nominale
Surveillance de la stabilité de la réaction				20%		@Al Température de fonctionnement
Surveillance du courant sombre	identifiant			50	Sur	VPD = 5V
Courant technique	Bottes			2	UN)	TCASE = 75 ℃
Tension de texte	Vtek			3.5	V.	TCASE = 75 ℃
Consommation TEC modulanergo	Acceptation			5	W.	TCASE = 75 ℃
Stabilité de puissance> 20 MW 10-20mw 3,5-10mvt				0.2 0.5 1	Db	du pic à pic, t = 60s, Échantillonnage DC jusqu'à 50 kHz, tc = 25 ℃
Erreur de suivi	Ils	-0,5		0.5	Db	TC = -5 ~ 75, novembre. [2]
La résistance du terlistor	Rt	9.5	10	10.5	KOM PCS	Tstg = 25 ℃
Termistorab constant	Bt.		3900		À.	Tstg = 25 ℃

Notes:

[1] Le courant de flexion est déterminé comme un courant, l'écart de la lumière par rapport à l'ajustement linéaire au courant (dl / di) dépasse / -50%, pkink> = 1,2 * puissance nominale, ikink> = if (bol) * 1.2

[2] L'erreur de suivi est déterminée à une température de cas donnée, il s'agit d'un changement de puissance de la fibre avec un courant de moniteur constant concernant la valeur mesurée IF25 ℃.

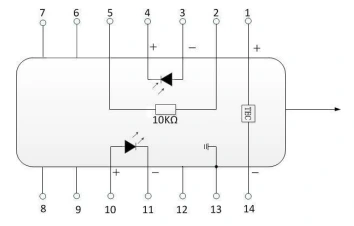

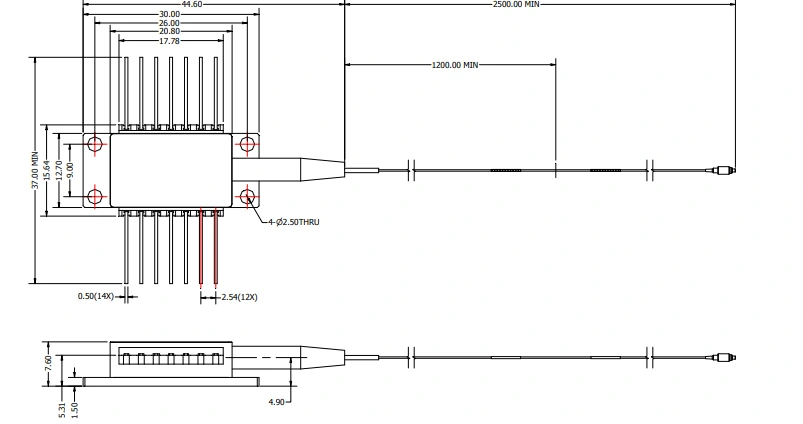

5. Détermination du dessin de l'emballage et de l'exportation (unité: mm)



épingle	description	épingle	description
1	Technique (+)	14	Seulement (-)
2	thermistance, thermistance	13	Le pays du corps
3	Pdand	12	Caroline du Nord
4	cathodpd	11	Cathodld
5	thermistance, thermistance	10	Anodld
6	Caroline du Nord	9	Caroline du Nord
7	Caroline du Nord	8	Caroline du Nord
