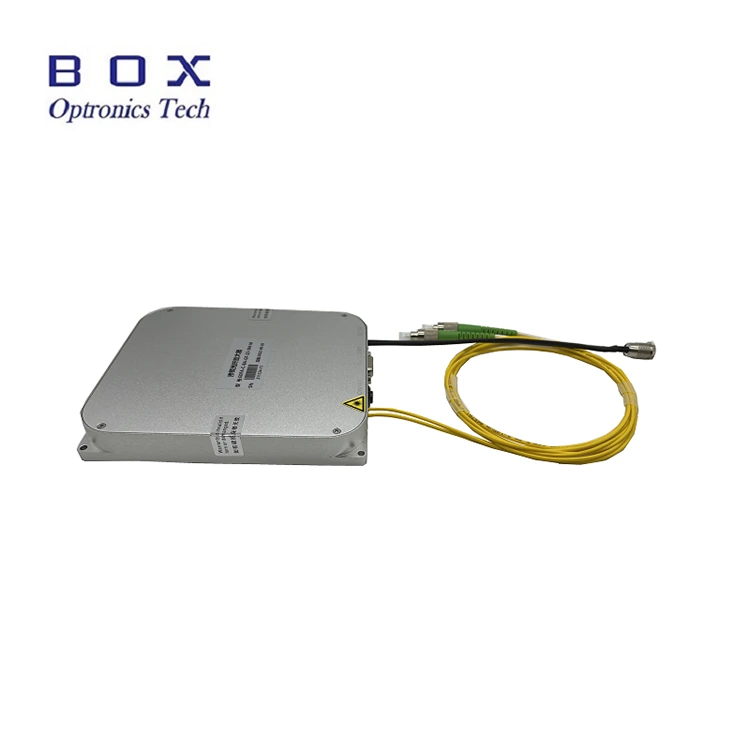

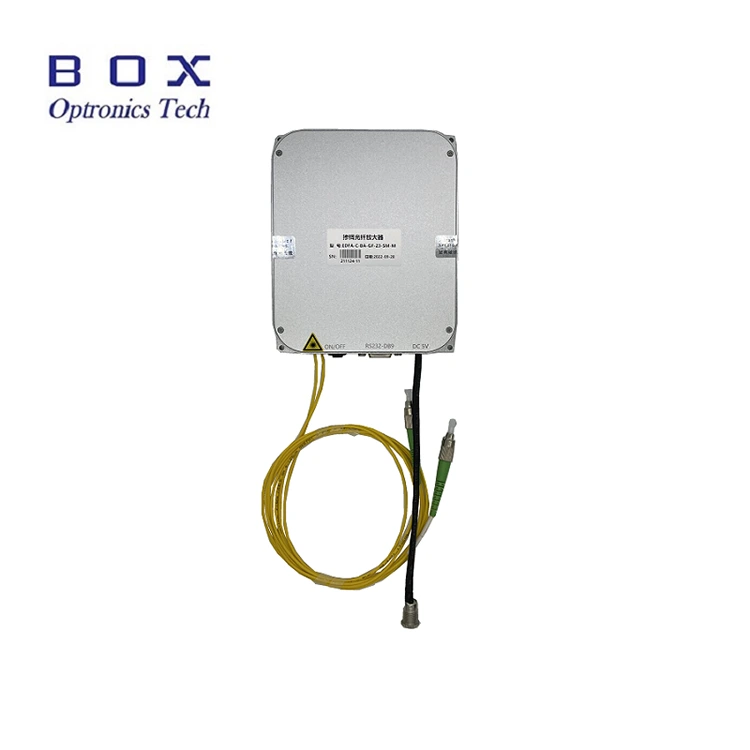

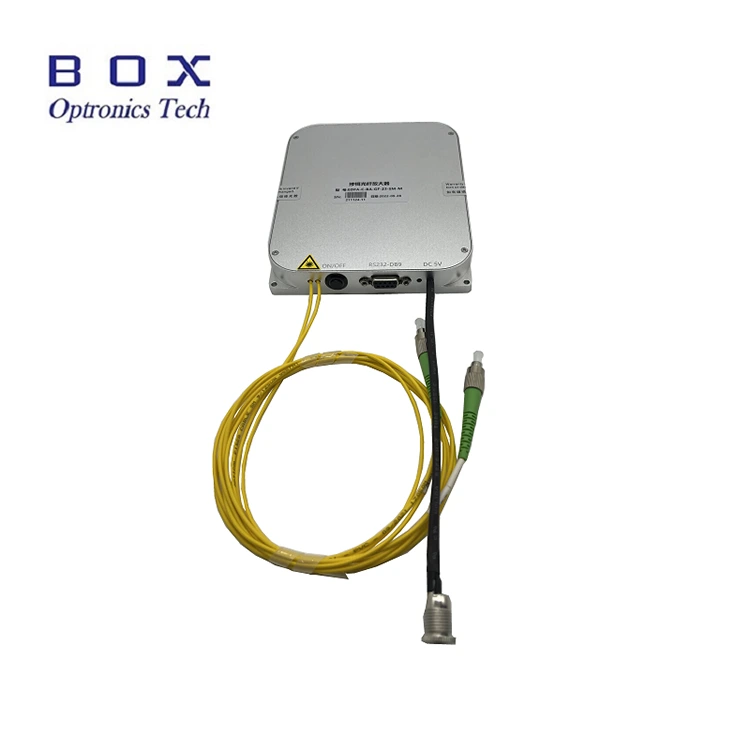

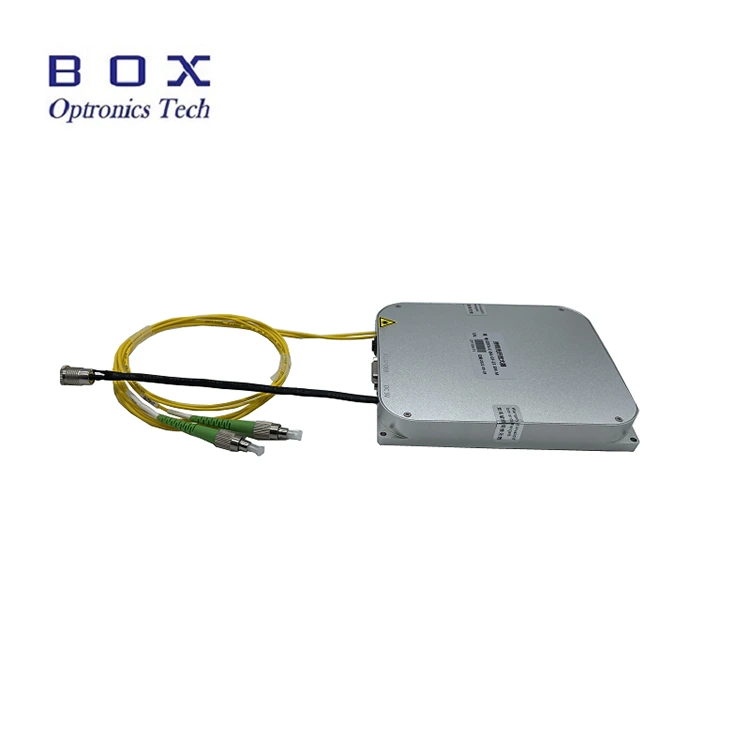

Amplificateur préliminaire d'un signal faible sur une fibre avec une bande C Erbine EDFA

Amplificateur préliminaire d'un signal faible sur une fibre avec une bande C Erbine EDFA

1. Introduction à l'amplificateur préliminaire d'un signal faible sur une fibre avec une bande C Erbine Edfa

L'amplificateur préliminaire du signal faible sur la fibre avec la bande E EDFA est spécialement utilisé pour améliorer le signal optique faible dans la plage de -45 dBm à -25 dBm. Une augmentation typique d'un signal faible atteint 35 à 45 dB, et le coefficient de bruit est faible. Il est généralement utilisé pour augmenter la sensibilité devant un récepteur optique.

2. Caractéristiques des amplificateurs préliminaires d'un signal faible sur une fibre avec une bande C Erbine EDFA

Large gamme de longueurs d'onde;
Facteur de renforcement élevé;
Faible niveau de bruit.

3. Exclamation de l'amplificateur préliminaire d'un signal faible basé sur Erbia dans la gamme C EDFA

Communication en fibre -optique;
Capteur de fibre de fibre;
Laser en fibre de fibre.

4. Caractéristiques optoélectriques de l'amplificateur préliminaire d'un signal faible basé sur Erbia dans la gamme C EDFA

Paramètres	Unité de travail	significations		Notes
Numéro de pièce	-	EDFA-P-35	EDFA-P-45
Longueur d'onde de travail	Nm	1530 ~ 1565		s'établir avec
Puissance d'entrée	Dbm	-35 ~ -25	-45 ~ -25
Facteur de renforcement de petit signal	Db	35 @ -35 dBm Entrée	45 @ -45 dBm Entrée	25 @ -25 dBm Entrée
Le nombre de bruit	Db	4.5		@ -35dbm Entrée
Ajouter l'avion	Db	3
en fonction du renforcement de la polarisation	Db	<0,3
Dispersion de la mode de polarisation	Ps	0.5
Entrée / sortie d'isolement	Db	> 35
Type de fibre	-	SMF-28E
Le connecteur	-	FK / APK
Le mode de fonctionnement	-	Contrôle de courant automatique (ACC)
Dimensions	MM	260 (w) × 280 (d) × 120 (h)		table sur la table
		125 (w) × 150 (d) × 20 (h)		module
alimentation électrique	V.	AC 110 ~ 240V, <30W @ 25 ℃		table sur la table
		5.C, <15W		module
Mode de gestion	-	RS232 suivant la communication		module
Interface de communication	-	Db9zhensky		module
température de fonctionnement	℃	-5 ~ +35
La gamme d'humidité de travail	%	0 ~ 70

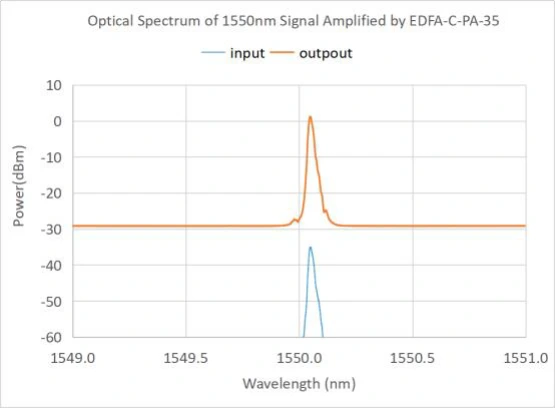

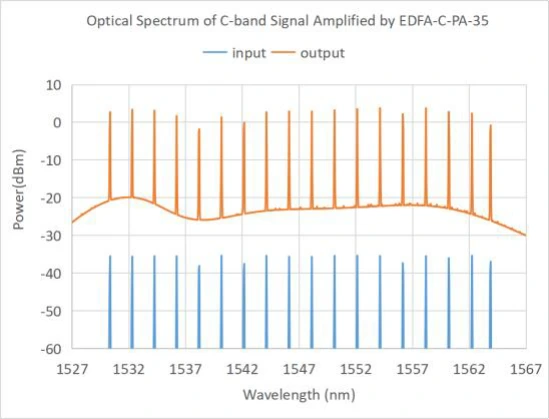

5. Une courbe caractéristique typique:





6. Livraison, livraison et entretien

Tous les produits ont été vérifiés avant l'envoi;

Tous les produits ont une garantie de 1 ans. (Après la période de garantie de qualité, la collecte de frais de maintenance appropriés commence.)

Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (7 jours après avoir reçu des marchandises);

Si les marchandises que vous achetez dans notre magasin n'ont pas de qualité parfaite, c'est-à-dire qu'elles ne fonctionnent pas électroniquement en fonction des spécifications du fabricant, nous les rendez simplement pour remplacer ou retourner l'argent;

Si les marchandises sont défectueuses, informez-nous dans les 3 jours à compter du moment de la livraison;

Tous les éléments doivent être retournés dans l'état d'origine afin d'avoir le droit de retourner ou de remplacer;

L'acheteur est responsable de tous les frais de livraison engagés.





7. Souvent fréquemment posé des questions

Q: Quelles sont les applications et la précision de la longueur d'onde?

R: L'optique en boîte peut fournir la longueur d'onde du CWDMIDWDME.



Q: De quel connecteur optique avez-vous besoin?

R: La boîte d'optique peut configurer le connecteur optique conformément aux exigences gratuitement.
