1550 nm 8 dB interrupteur SOA Switonductor Optical interrupteur SM Voloconium Laser Diode

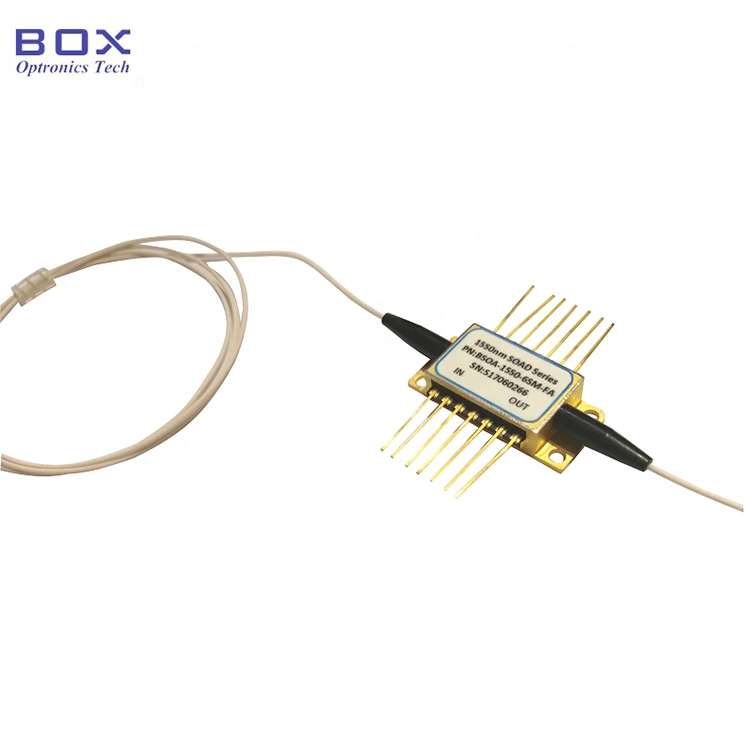

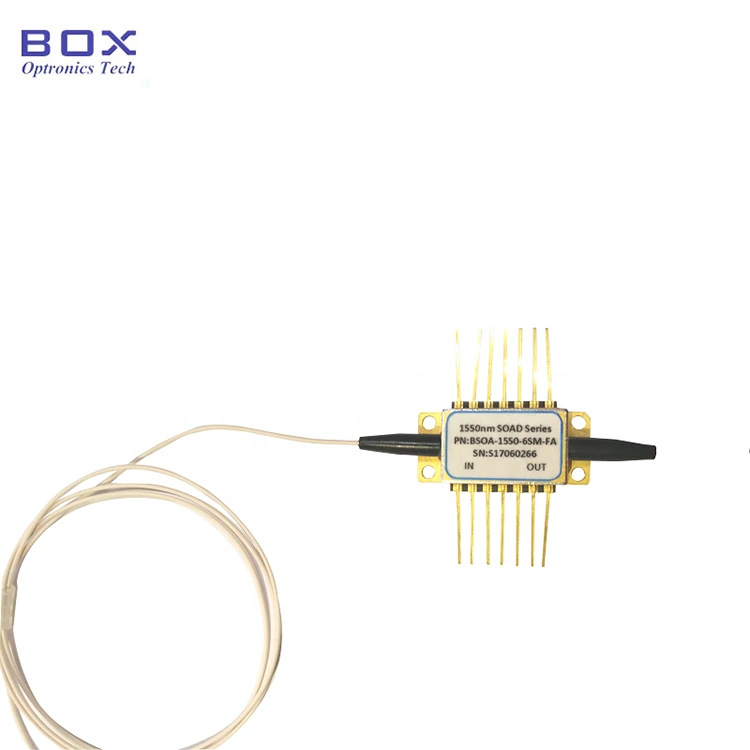

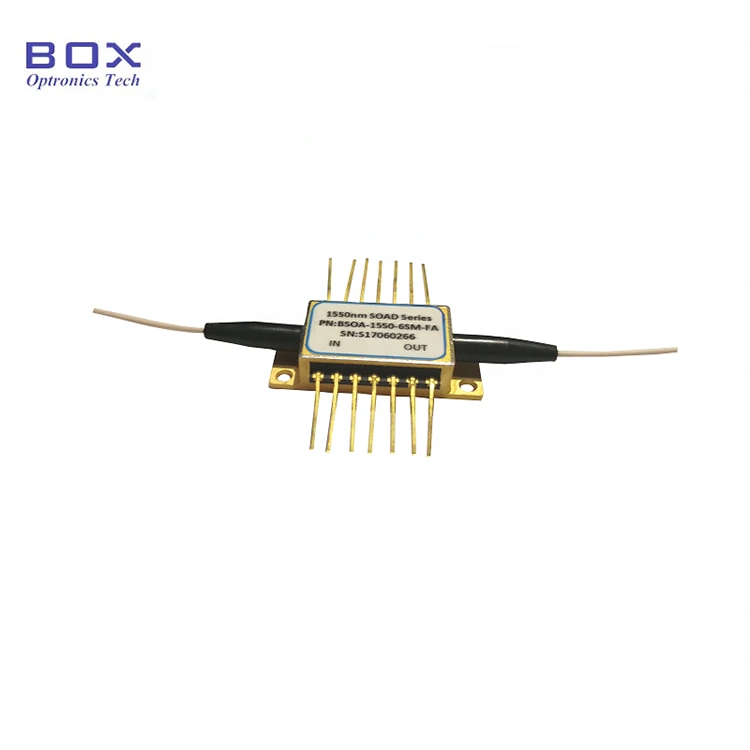

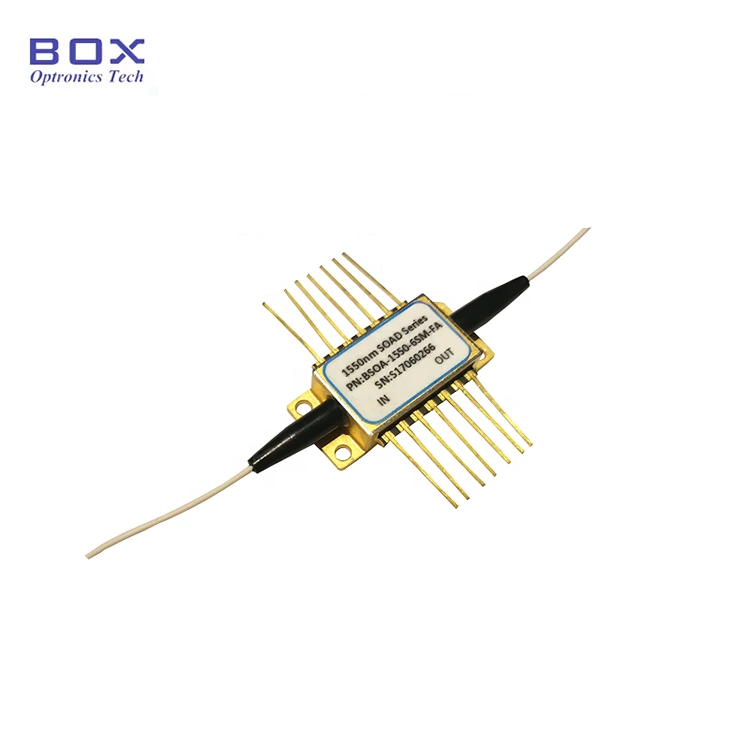

1550 nm 8 dB commutateur SOA SEMIMONDUCTEUR SUPPORT OPTIQUE SM Diode laser Voloconnie ， couvre les nouvelles zones du marché des commutateurs optiques. La technologie est basée sur la technologie bien connue des lasers semi-conducteurs et des méthodes d'emballage et offre une alternative peu coûteuse aux solutions conventionnelles de commutateurs de fibre. Le SOA peut fonctionner sur n'importe quelle longueur d'onde dans la plage de 1520 à 1650 nm et est très adapté à un volet ou à une modulation de blocage optique avec un coefficient de décoloration de 65 dB. Les appareils sont emballés dans le boîtier de papillon, ce qui offre une efficacité de communication élevée, une faible sensibilité à la polarisation et une puissance élevée de saturation. Cette SOA peut être utilisée pour étendre les lignes de télécommunication ou de commutation optique de la vitesse de la nanoseconde, offrant une augmentation de 18-25 dB, une sensibilité à la polarisation <2,0 dB et une puissance de saturation de 10 dBm. Il est possible de changer à la fois les signaux d'une onde continue (CW) et des signaux modulés.
1550 nm 8 dB interrupteur SOA Switonductor Optical interrupteur SM Voloconium Laser Diode
1. Introduction 1550 nm 8 dB SOA interrupteur Semi-conducteur Interrupteur optique SM Diode laser Voloconium
2. Caractéristiques du commutateur SOA 1550 nm 8 dB interrupteur interrupteur optique SM Sm Diode laser Voloconnie
Logement à 14 broches MSA;
Coefficient de bruit faible et faible dépendance à la polarisation;
> 1 M SMF-28 250 microns de fibre avec un connecteur FC / APC.
Fiabilité: Telcordia GR-468. Rohs
3. Application 1550 nm 8 dB SOA commutateur semi-conducteur interrupteur optique SM diode laser à fibre optique
Réseaux WDM en fibre optique;
Centre de base de données de 100 g en fibre optique
4. Caractéristiques optiques-électriques 1550 nm 8 dB interrupteur SOA Switter Optical interrupteur SM diode laser à fibre optique
|
paramètre |
symbole |
condition |
Je suis. |
Taper. |
Max. |
Unité de travail |
|
Stadification de la longueur d'onde |
l Péppe |
- |
- |
1535 |
- |
Nm |
|
Courant continu |
Si |
Cw |
- |
300 |
350 |
Si. |
|
Tension inversée |
Lev |
- |
- |
- |
2.0 |
V. |
|
Tension directe |
VF |
- |
- |
- |
2.5 |
V. |
|
La largeur du passage de l'amplification |
VVO |
- |
- |
50 |
- |
Nm |
|
Stadification de la longueur d'onde |
l Péppe |
- |
- |
1535 |
- |
Nm |
|
Préceau de renforcement |
PCC |
- |
- |
23 |
- |
Db |
|
Pulsation de renforcement |
ΔG |
- |
- |
0.5 |
1 |
Db |
|
puissance d'entrée maximale |
Pmax |
- |
- |
17 |
- |
Dbm |
|
La puissance de sortie de la saturation3db |
P3DB |
- |
- |
10 |
- |
Dbm |
|
en fonction du renforcement de la polarisation |
PDG |
- |
- |
1.5 |
2 |
Db |
|
Le nombre de bruit optique |
NF |
- |
- |
9 |
10 |
Db |
|
Coefficient d'extinction dans / ff |
L'homme. |
- |
- |
65 |
- |
Db |
|
Vitesse de commutation
|
SS. |
- |
- |
1 |
- |
Ns. |
|
La résistance du terlistor |
R. |
|
9.5 |
10 |
10.5 |
To-m. |
|
Courant de refroidissement |
Bottes |
|
- |
1.1 |
1.5 |
UN) |
|
Tension de refroidissement |
Vtek |
|
- |
3.0 |
3.7 |
V. |
|
Le rayon du virage de la fibre |
R. |
|
35 |
- |
- |
MM |
|
Fibre de résistance tendre au corps |
F. |
|
- |
- |
5 |
N. |
|
La température du boîtier de travail |
La partie supérieure |
T = 25 ℃ si = 300 mm |
-15 |
- |
60 |
℃ |
|
Température de stockage |
Ts |
- |
-40 |
- |
85 |
℃ |

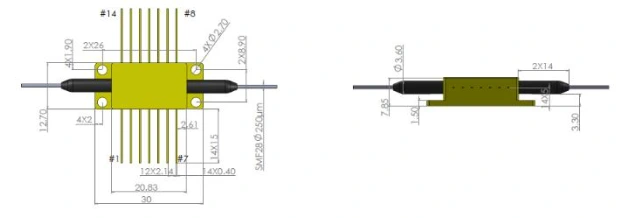

5. Détermination du dessin de l'emballage et de l'exportation (unité: mm)
|
épingle |
description |
épingle |
description |
|
1 |
Technique (+) |
14 |
Seulement (-) |
|
2 |
Termide |
13 |
Le pays du corps |
|
3 |
Caroline du Nord |
12 |
Caroline du Nord |
|
4 |
Caroline du Nord |
11 |
ébrécher (-) |
|
5 |
thermistance, thermistance |
10 |
puce (+) |
|
6 |
Caroline du Nord |
9 |
Caroline du Nord |
|
7 |
Caroline du Nord |
8 |
Caroline du Nord |
6. Livraison, livraison et entretien
Tous les produits ont été vérifiés avant l'envoi;
Tous les produits ont une garantie de 1 ans. (Après la période de garantie de qualité, la collecte de frais de maintenance appropriés commence.)
Nous apprécions votre entreprise et offrons une politique de retour instantanée de 7 jours. (après 7 jours après avoir reçu des marchandises);
Si les marchandises que vous achetez dans notre magasin n'ont pas de qualité parfaite, c'est-à-dire qu'elles ne fonctionnent pas électroniquement en fonction des spécifications du fabricant, nous les rendez simplement pour remplacer ou retourner l'argent;
Si les marchandises sont défectueuses, informez-nous dans les 3 jours à compter du moment de la livraison;
Tous les éléments doivent être retournés dans l'état d'origine afin d'avoir le droit de retourner ou de remplacer;
L'acheteur est responsable de tous les frais de livraison engagés.
7. Souvent fréquemment posé des questions
Q: Quelles sont les applications et la précision de la longueur d'onde?
R: L'optique en boîte peut fournir la longueur d'onde du CWDMIDWDME.
Q: De quel connecteur optique avez-vous besoin?
R: La boîte d'optique peut configurer le connecteur optique conformément aux exigences gratuitement.
